HT8699是一款內置BOOST升壓模塊的立體聲音頻功率放大器。在D類模式下，內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至7V時，10% THD+N，4Ω負載條件下，能連續輸出2×5.5W 的功率。
HT8699具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。

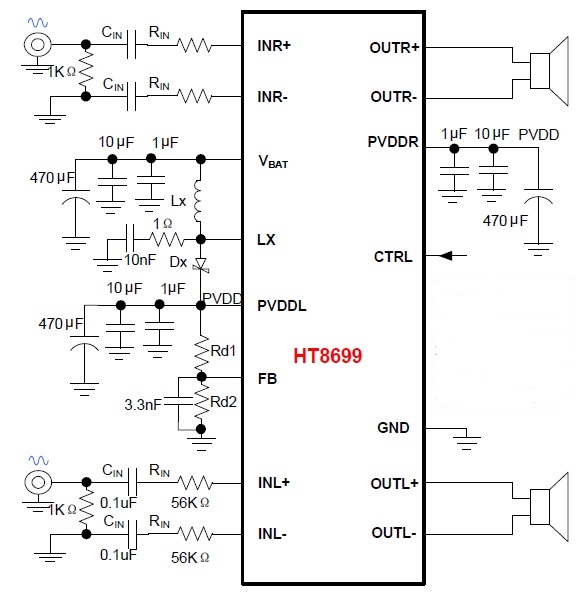

典型應用原理圖
HT8699能通過一個主控IO口實現關斷、開啟、D類/AB類、防破音開啟/關閉等各種模式的切換，節省藍牙主控的資源，外圍簡單。
很多工程師在應用過程中不是太清楚第3腳CTRL(模式切換）的具體應用，以下是具體說明：
CTRL模式設置

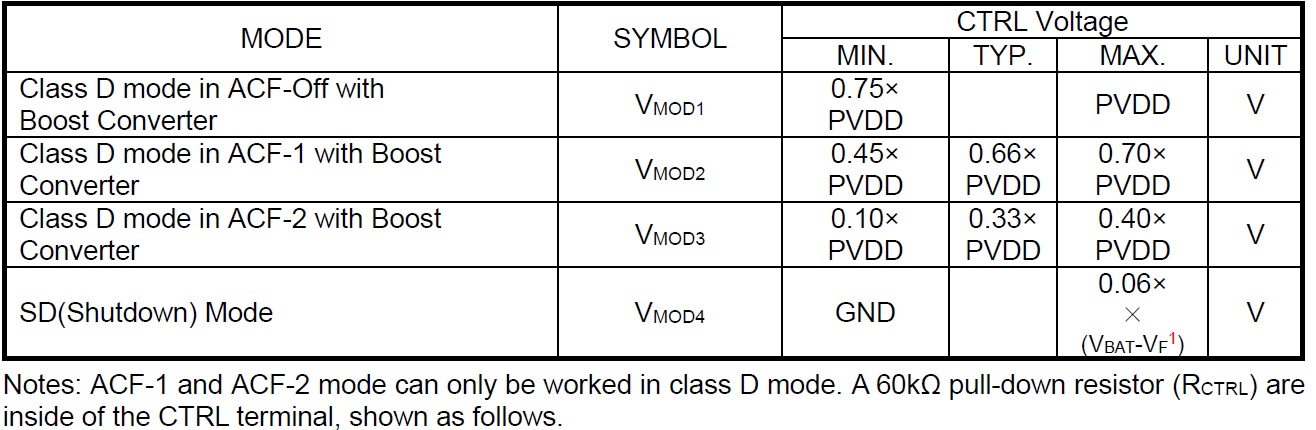

HT8699 在CTRL端輸入不同電壓值，能實現4種工作模式，詳見下表。

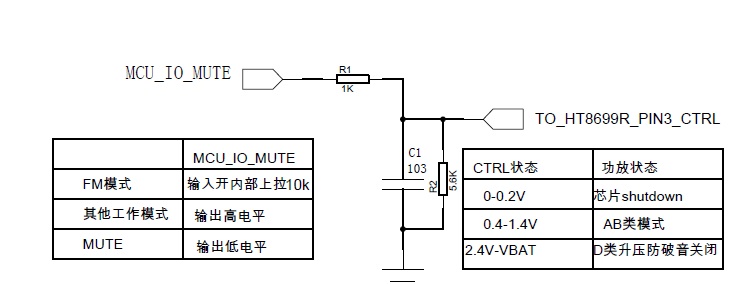

防破音關閉應用(IO口高電平3.3V)：

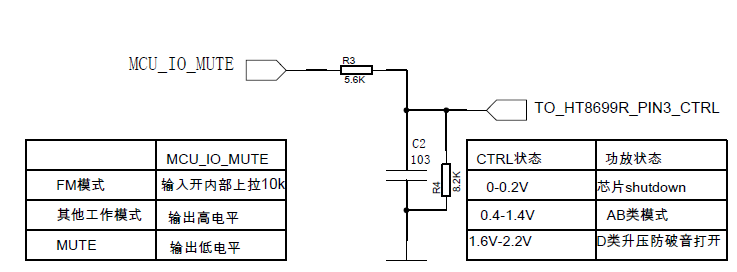

防破音打開應用(IO口高電平3.3V)：
|
